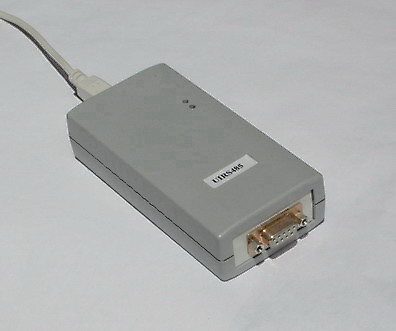

Voici une photo de notre boîtier	interface UIRS485
Grâce à lui, un micro-ordinateur PC avec un port USB libre peut communiquer avec un réseau de postes raccordés en mode RS485 et ceci sans danger.

• Ce boîtier comporte en effet des optocoupleurs rapides et un convertisseur continu-continu permettant de séparer complètement les signaux RS485 de l'alimentation du micro-ordinateur. Il est alimenté complètement par le bus USB.


• Dans un micro-ordinateur équipé de Windows, on peut utiliser les pilotes VCP de FTDI et choisir très simplement un numéro de port série COM dans
  Paramètres/Panneau de configuration/Système/Gestionnaires de périphériques/Ports (COM et LPT).


• On peut travailler aussi bien en mode half-duplex ( une paire plus masse ) qu'en mode full-duplex ( deux paires plus masse ).


• Il permet des transmissions fiables et sans problème dans les milieux industriels.


• L'émetteur est validé automatiquement pendant la durée des caractères envoyés. Un cavalier ergonomique permet d'inhiber la réception pendant une émission en mode «une paire».


• Les lignes de réception sont protégées par des diodes Zener.


• Le brochage du connecteur pour le réseau est identique à celui de notre carte IRS485.


• Comme d'habitude, on y trouve le +5V, une broche reliée à une résistance de terminaison et deux broches pour des résistances de polarisation, ce qui facilite le câblage en maître d'un réseau.



occupation de l'embase ( DE9 femelle ) :

nouveau prix U.H.T : 125 € y compris un câble USB de 1,50 m

dimensions : 120 x 60 x 30 mm

accès à la documentation technique
