Nous avons modernisé récemment l'installation d'un réacteur d'épitaxie en phase gazeuse, en remplaçant un boîtier à base de PDP-11.
Quatre cartes d'entrées-sorties anciennes ont été réutilisées dans un nouveau rack avec une nouvelle carte contrôleur pour Q-Bus.
Cette carte communique avec un PC par une ligne RS-485 et commande les quatre cartes E/S à travers un fond de panier Q-Bus simplifié.
Chacune de ces cartes possède 8 entrées analogiques différentielles, 8 sorties analogiques différentielles et 32 entrées-sorties tout ou rien, pour commander des débits et des électrovannes etc.

La lecture et l'écriture d'un port se fait en 40 µsec ce qui est suffisamment rapide pour cette installation.

C'est un nouveau programme écrit à l'aide de Labwindows sur un PC qui fait l'interface avec l'opérateur.

N'hésitez pas de profiter de notre expérience acquise si vous devez moderniser une installation semblable !

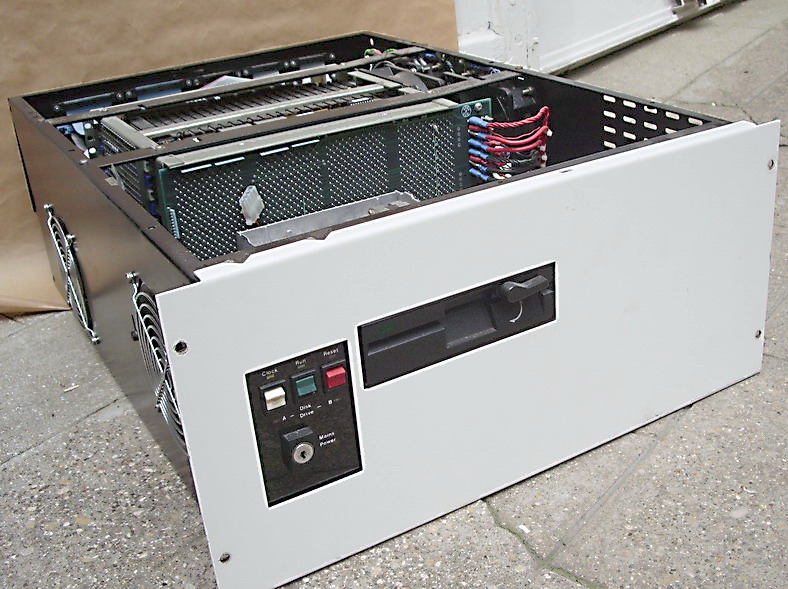

ancien et nouveau contrôleur :

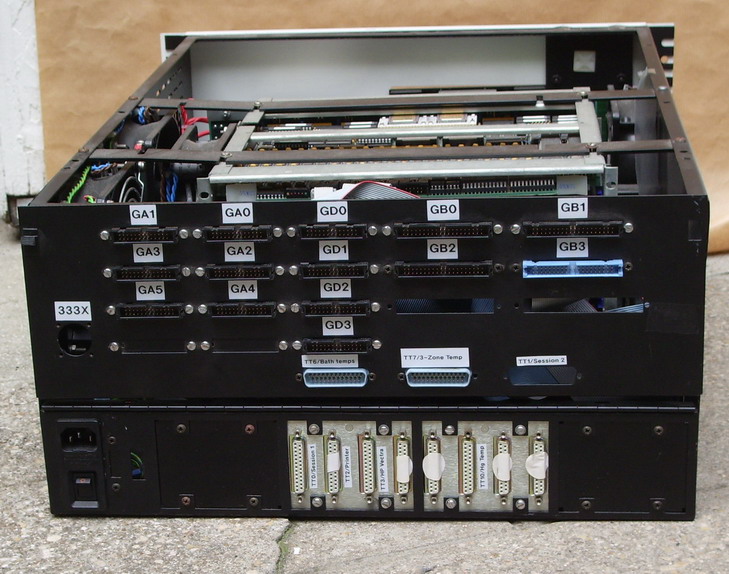

sur le vieux boîtier il y avait beaucoup d'interfaces séries pour la commande de régulateurs de température etc

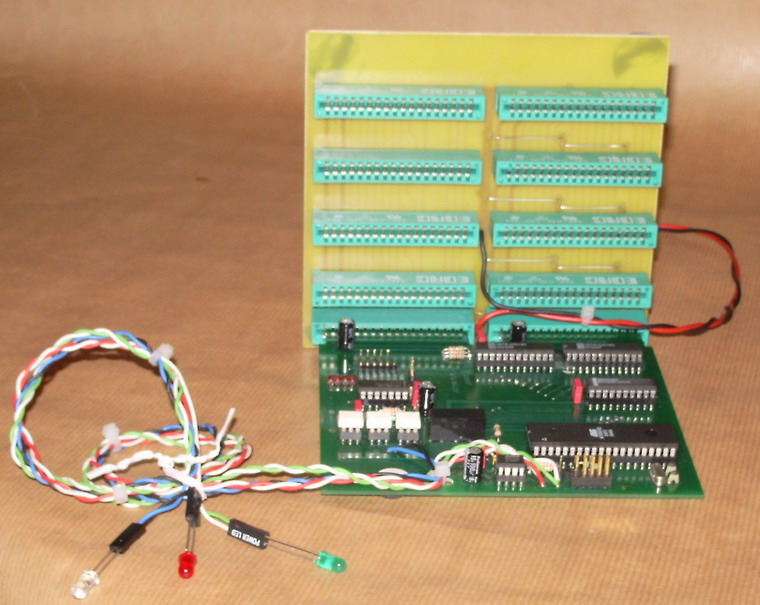

la nouvelle carte contrôleur avec une carte Q-Bus simplifié



quelques photos de l'installation pendant la modernisation

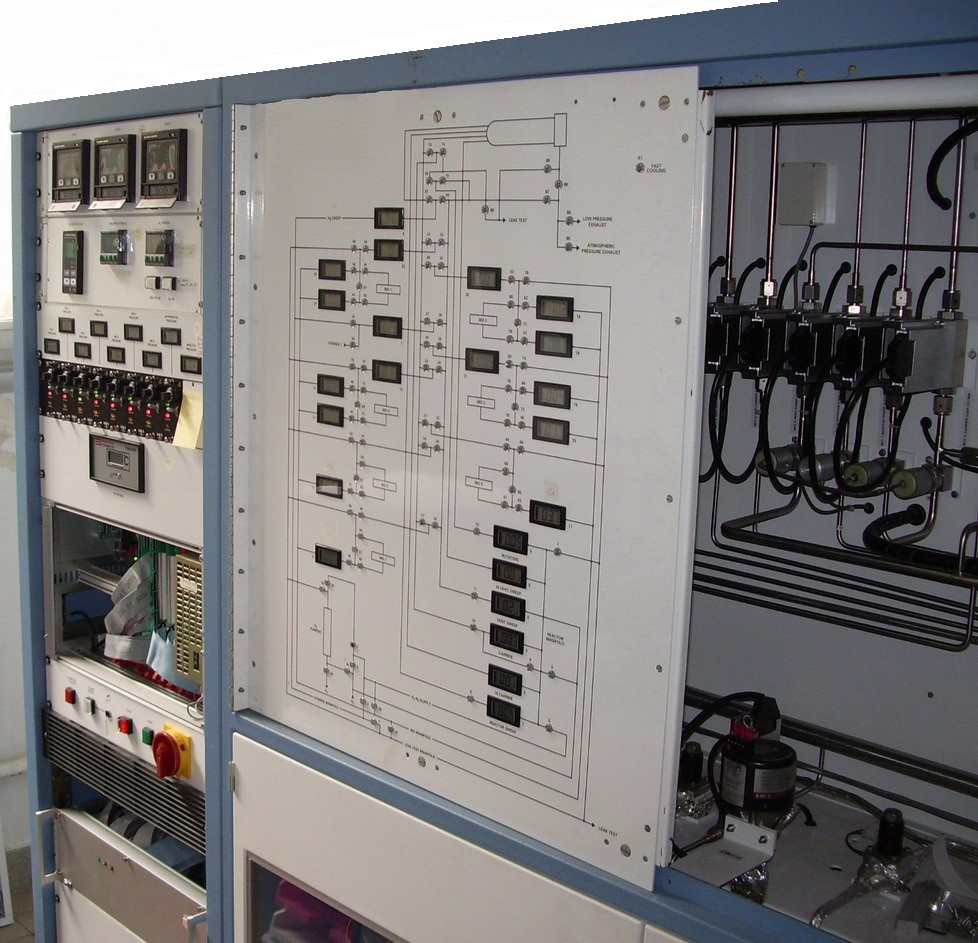

le nouveau chassis électronique se trouve à gauche, juste en dessous du ventilateur de l'ancien PDP-11




réacteur pour l'épitaxie en phase gazeuse

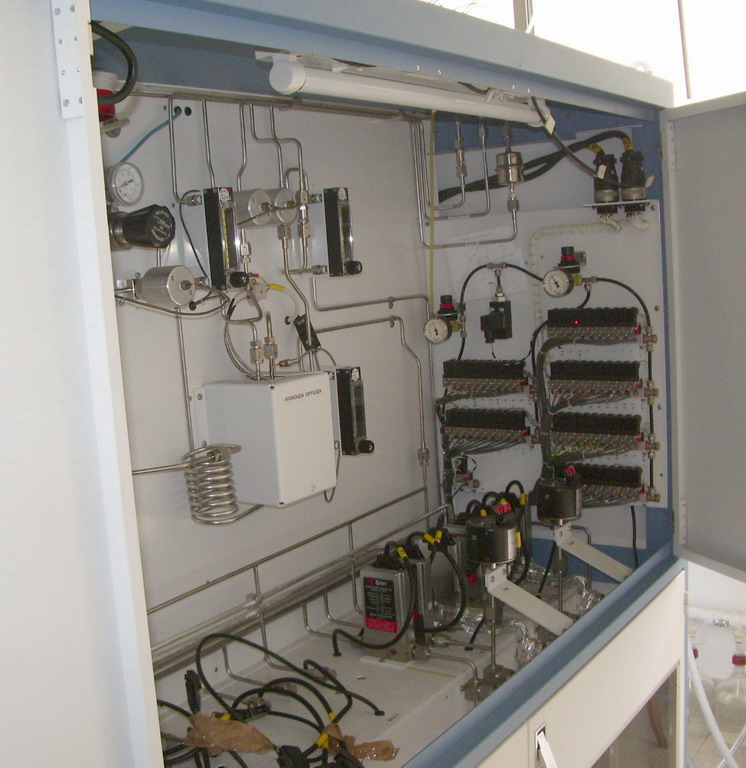

80 électrovannes et quelques contrôleurs de débits de gaz

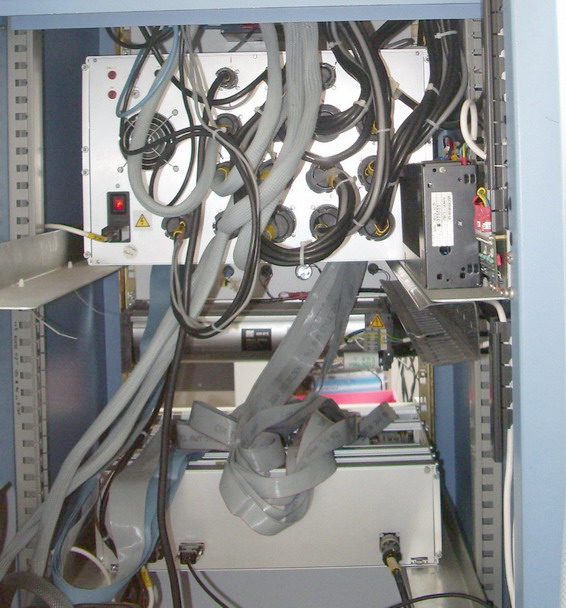

en haut : chassis avec des cartes d'isolation et de distribution, avec beaucoup de connecteurs vers les organes externes
en bas : nouveau chassis de contrôle, avec une communication en RS-485 vers un PC

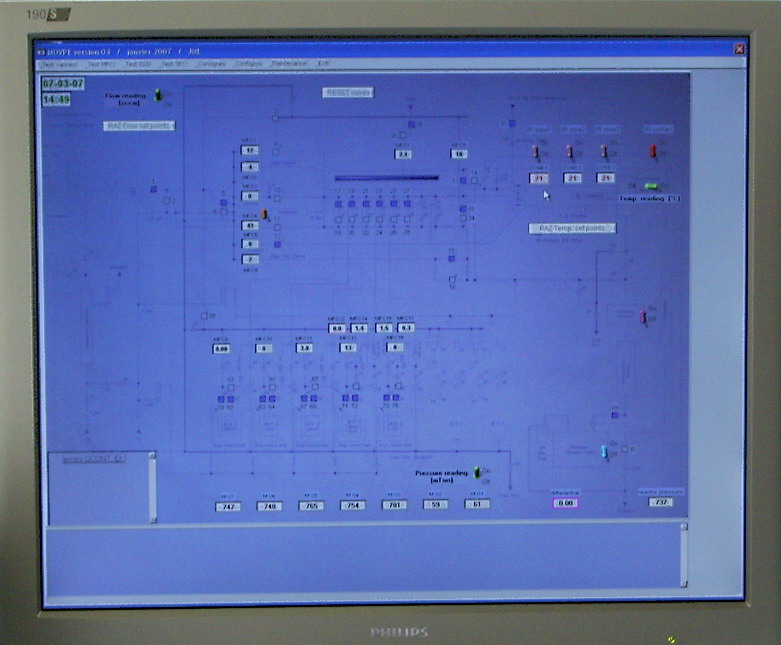

exemple d'un écran pour la visualisation et la commande
