Carte interface série PC I RS485

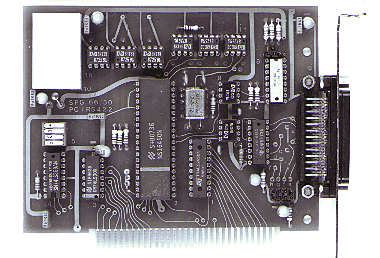

Voici une photo de notre ancienne carte interface série PC I RS485
Elle présente les avantages suivants

Tous les signaux usuels d'une interface série sont disponibles en mode différentiel RS422/485.
Cette carte utilise le même circuit UART ( 8250/16450 ) que la carte standard de transmission asynchrone
Elle est reconnue par le système d'exploitation et elle peut être utilisé en BASIC etc.
Des interrupteurs à glissières permettent de lui attribuer une des adresses de COM1 à COM4.
Pour les interruptions, on pourrait utiliser éventuellement IRQ5 ou IRQ7 à la place de IRQ3/4.

La version isolée est nécessaire dans les (nombreux) cas où il existe des différences importantes de potentiel entre les masses des stations émettrices ou réceptrices. Cette carte comporte en effet des optocoupleurs rapides et un convertisseur continu-continu permettant de séparer complètement les signaux RS485 de l'alimentation du micro-ordinateur. Elle permet des transmissions fiables et sans problème dans les milieux industriels.

occupation de l'embase ( DB25 femelle ) :


broche 1 = +5V	broche 8 = +SIN	broche 15 à 22 = masse
broche 2 = -DCD	broche 9 = -SIN	broche 23 = réservé
broche 3 = +DCD	broche 10 = +SOUT	broche 24 = -RTS
broche 4 = -CTS	broche 11 = -SOUT	broche 25 = +RTS
broche 5 = +CTS	broche 12 = -DTR
broche 6 = +DSR	broche 13 = +DTR
broche 7 = -DSR	broche 14 = +5V

Voici finalement les prix U.H.T de ces cartes :

version isolée	référence PC I RS485	165 €
version non-isolée	référence PC NI RS485	125 €
