SYSTEME MICPER CI8

Un système d'acquisition de données et de commande de processus MICPER CI est un ensemble de 3 éléments raccordé à un micro-ordinateur grand public ( p.e. IBM-PC, iMac ou CBM ;-) ) :

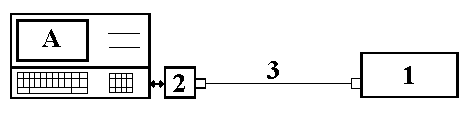

schema bloc

Un programme écrit en langage évolué et exécuté par le micro-ordinateur  A  commande l'interface CI   1  à travers une liaison série RS 422.
Un adaptateur  2  permet d'isoler la liaison et l'interface de la masse du micro-ordinateur.
La longueur maximale du câble   3  est de 1 000 m.

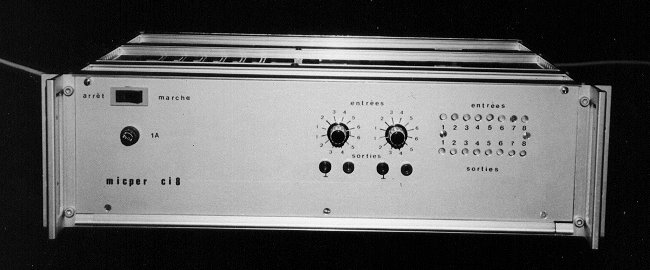

Voici la photo d'une version de base (réf. CI 8) :

photo CI8

MICPER CI 8 avec options affichage des E/S logiques, commutateurs pour
les E/S analogiques et connecteurs pour des cartes préamplificateurs.

Cette version de base offre les possibilités suivantes

acquisition de données analogiques par huit entrées 0 à 10V
commande de huit sorties analogiques 0 à 10V
surveillance de contacts par huit entrées à coupleurs optiques
commande de contacts par huit relais 250 VA

La version de base est logée dans un châssis 19 pouces, 3U (hauteur 132 mm) facile à intégrer dans une armoire industrielle. Le châssis contient les éléments suivants :

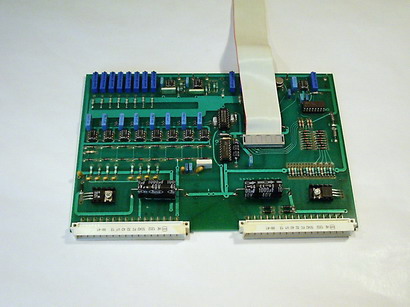

une carte ESAN avec un convertisseur numérique/analogique de 12 bits, un multiplexeur analogique de huit voies, un échantilloneur-bloqueur et un comparateur pour la conversion des entrées, huit échantilloneurs-bloqueurs pour les sorties, des redresseurs et des régulateurs de tension.

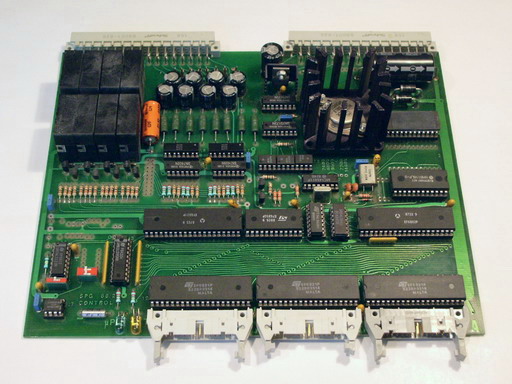

une carte CONTROL avec un microprocesseur 6802, deux interfaces parallèles PIA 6821, un émetteur/récepteur ACIA 6850 avec son horloge et des émetteurs/ récepteurs RS 422, des opto coupleurs et des relais, des redresseurs et des régulateurs de tension.

photo ESAN photo CONTROL

Sur la face avant on trouve un interrupteur principal avec lampe témoin. Un bornier à l'arrière est prévu pour le raccordement des entrées et des sorties; une embase DIN reçoit le câble de la liaison RS 422. Un transformateur alimente les redresseurs des cartes.

En option cette version de base peut recevoir :

sur la face avant : 16 diodes électroluminescentes pour l'affichage de l'état des E/S logiques et deux commutateurs permettant une surveillance sélective de deux entrées ou sorties analogiques. à l'intérieur : des connecteurs et des guides pour des cartes préamplificateurs (EADIFF) ou de conditionnement de thermocouples (THERMX).

Le bornier arrière peut être livré avec des bornes sectionnables ce qui facilite beaucoup les essais et les simulations dans une installation nouvelle.

Il est possible de doubler de manière peu coûteuse le nombre des E/S analogiques en ajoutant un circuit PIA et une carte ESAN.

Voici enfin les spécifications techniques de la version de base entrées analogiques : 0 à 10V, résolution minimale 2,5 mV,précision O,l % de la P.E. sorties analogiques : 0 à 5 ou 10V, résolution 1,25 ou 2,5 mV, précision O,l % de la P.E. entrées logiques : 12 à 24V, 20 mA, en continu ou en alternatif ; tension d'isolement 250V sorties logiques : contacts 250 VA alternatif ou 5OW/50V continu

Des boîtiers de conversion TTL/RS 422 et des programmes en langage machine permettent d'utiliser l'interface CI 8 avec les micro-ordinateurs Apple, Silex ou Commodore.
Ils utilisent un bit d'entrée et un bit de sortie des connecteurs jeux ou VIA.
Utilisant des optocoupleurs et une alimentation séparée, ils isolent la liaison et l'interface de l'ordinateur. La distance maximale de la liaison RS 422 est 500 m.

Une carte spéciale interface série IBM - RS 422 s'enfiche dans un connecteur d'extension d'un IBM-PC. Elle est reconnue par le système d'exploitation et le BASIC comme une carte série standard (COM1 à COM4).

Pour augmenter le nombre des E/S on peut utiliser les cartes suivantes :

Une carte EXT permet d'ajouter des cartes ESAN (pour une capacité maximale de 48 entrées et sorties analogiques 0 à 10V) et/ou des cartes EL 8 (huit entrées logiques par optocoupleurs) et/ou des cartes SL 8 (huit sorties relais 250 VA).

Une carte THERM 4/8 permet le conditionnement et la conversion de quatre ou huit thermocouples, avec isolement galvanique 1000 V entre les voies.

Il est également possible d'utiliser la capacité maximale de la mémoire morte (4 K) et de la mémoire vive (2 K) pour l'implantation d'un programme complet de contrôle de processus ou d'appareil électronique pour les installations simples.

N'hésitez pas à nous contacter pour vos problèmes spécifiques

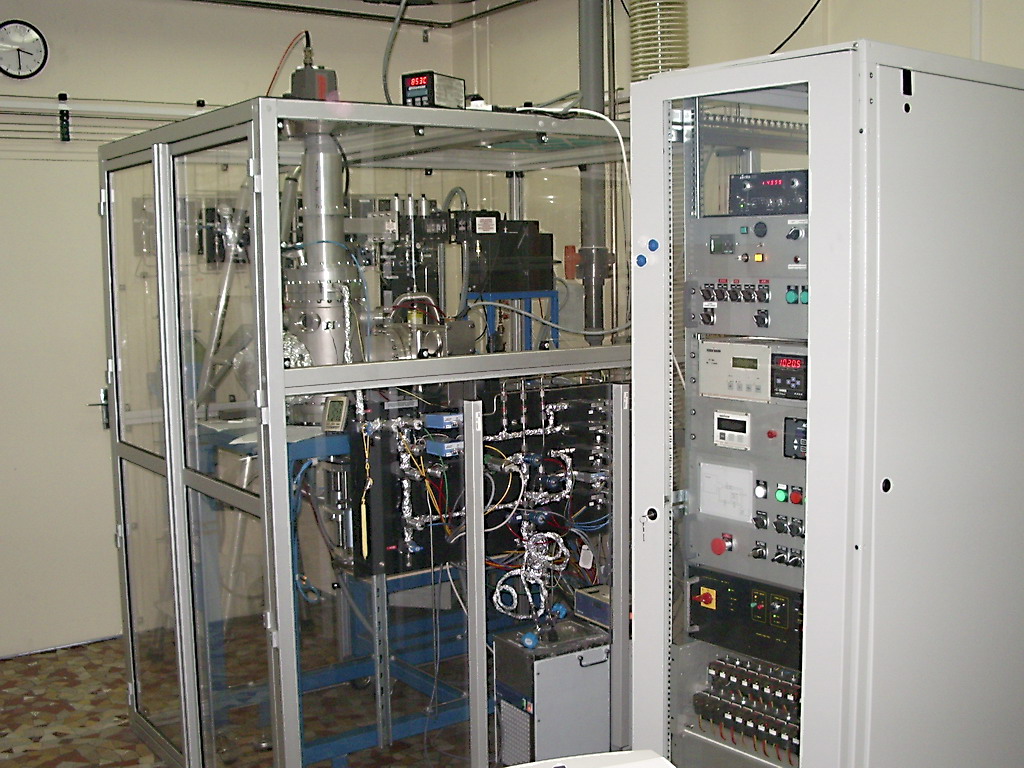

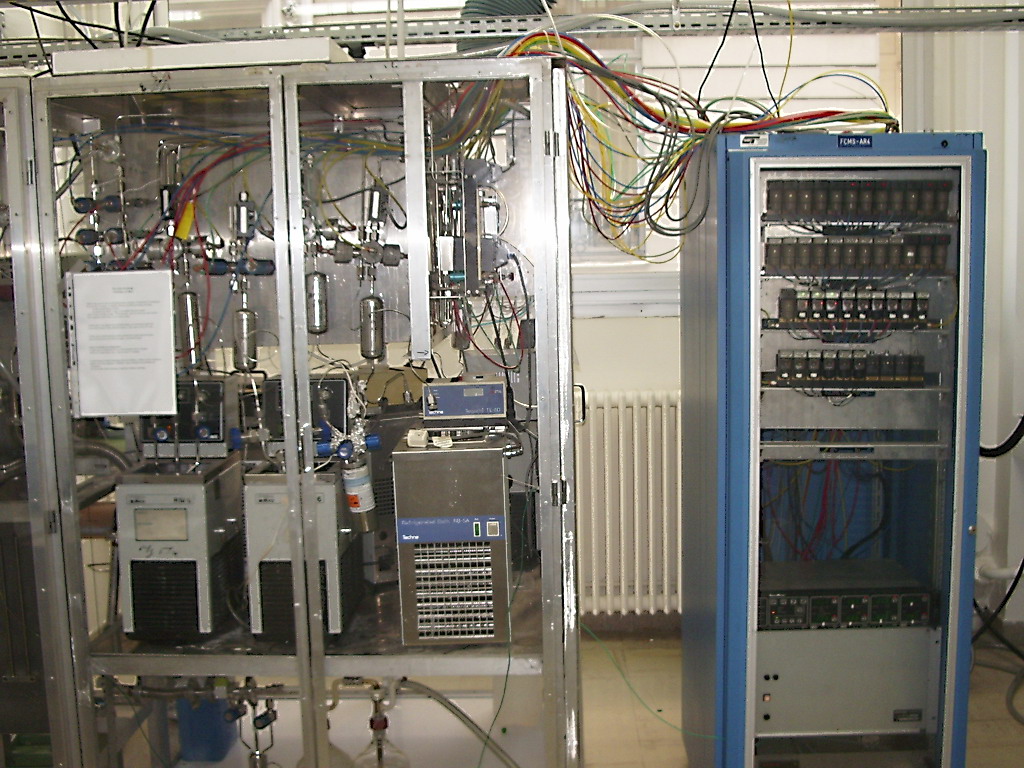

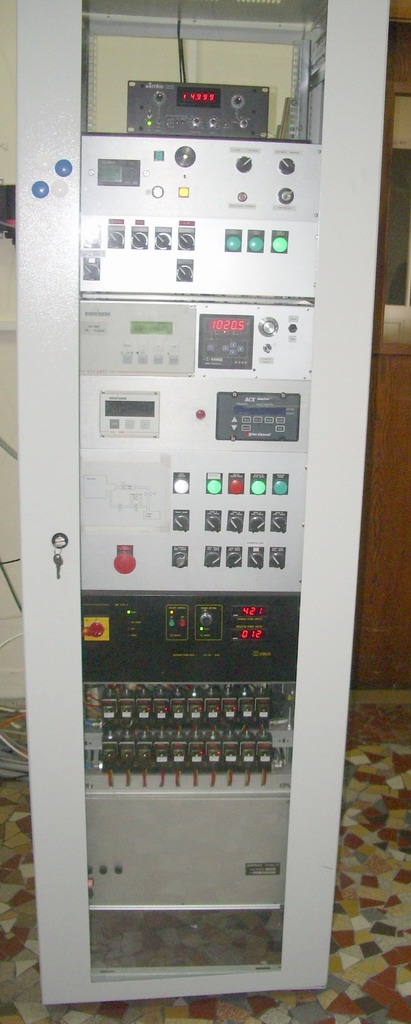

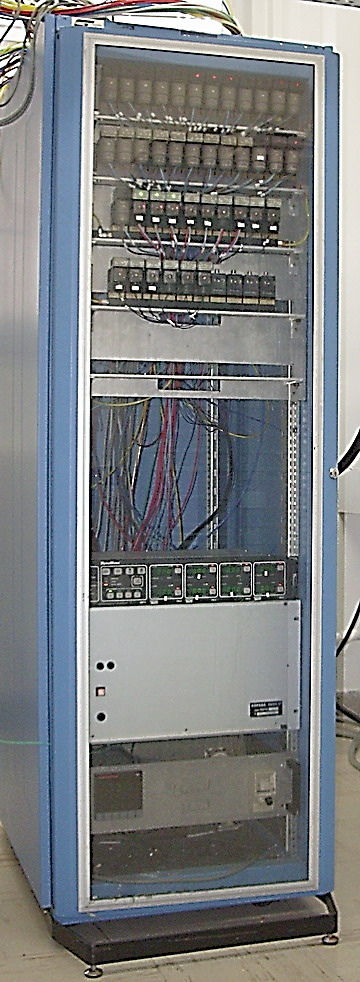

Exemples de deux interfaces utilisées dans un laboratoire du CNRS :

	installation contrôlée
	installation contrôlée
dans les deux cas les interfaces disposent de 16 entrées analogiques 12 bits pour la lecture de débits, etc. 16 sorties analogiques 12 bits vers des débitmètres ou vers des régulateurs de température 8 entrées logiques pour la surveillance de contacts 8 sorties relais pour des affichages 64 sorties relais pour la commande d'électrovannes Elles sont sous le contrôle d'un ordinateur de type Pentium qui exécute un programme Labwindows/CVI.

Tarif du matériel MICPER CI

Système modulaire de commande de processus

réf.	description	prix U.H.T.

CI 8	châssis 19 pouces avec 8 entrées et 8 sorties analogiques, 8 entrées et 8 sorties logiques	1 200 €

IRS485	interface isolée série RS485 pour PC	149 €
NIRS485	interface non-isolée série RS485 pour PC	115 €
APRS22	interface isolée série RS422 pour Apple II	90 €
CAB10	câble RS422 10 mètres	20 €

OPTAFF	option affichage de 16 E/S logiques	50 €
OPTCOMM	option deux commutateurs pour 12 E/S analogiques	90 €
OPTSEC	option bornes sectionnables	60 €
SUPTAB	supplément pour coffret table	90 €
ESAN	carte ESAN supplémentaire (avec câblage et bornes nécessaires)	380 €
EXT	carte extension	100 €
THERM1	carte avec une entrée isolée de thermocouple	350 €
THERM4	carte avec quatre entrées pour thermocouples isolés	1 000 €
THERM8	carte avec huit entrées pour thermocouples isolées	1 500 €
AD16	carte convertisseurs A/N 16 bits	350 €
EL8	carte pour 8 entrées logiques isolées (avec cablage âblage et bornes nécessaires)	120 €
EL32	carte pour 32 entrées logiques isolées (avec câblage et bornes nécessaires)	300 €
SL8	carte pour 8 sorties relais de puissance (avec câblage et bornes nécessaires)	120 €
SL32	carte pour 32 sorties relais de puissance (avec câblage et bornes nécessaires)	360 €
SUP6U	supplément pour châssis 6U	90 €
SUP6UT	supplément pour coffret table 6U	160 €
